！！提醒：光源的选型需要结合实际应用效果考虑，本次分享只是列举典型案例去进行讲解。

首先，我们需要明确一点就是，在机器视觉系统中，光源起到什么作用呢？

①    希望光源可以使得被测物所要检测的特征得到加强突出，同时弱化背景

②    通过打光也希望可以提高图像信息，这样可以使得算法得到简化

③    合理的打光可以使我们获取到更多有效的图像信息，很大程度上可以减低系统设计的复杂度，提高系统的检查精度、速度

●    面光源：

    当其作为背光照明时，可以根据被测物体的轮廓、孔位等信息去进行定位和测量。对于已经确定的视野和工作距离，通过简单的计算就可以得到需要的光源尺寸。

●    举例：

    在已知被测物的外轮廓和所有孔位信息的情况下，以下不同尺寸的面光源的打光模型如下，我们应该选择哪种比较好呢？

①

②

③

在我们实际的应用过程中，③的图像基本满足需求，①的图像效果理想，在工业使用中需要考虑的一点就是成本问题，光源尺寸过大会造成空间和成本的浪费。因此，我们只需要计算出临界状态下的长度，接着选择与此稍大一点的光源尺寸型号即可。

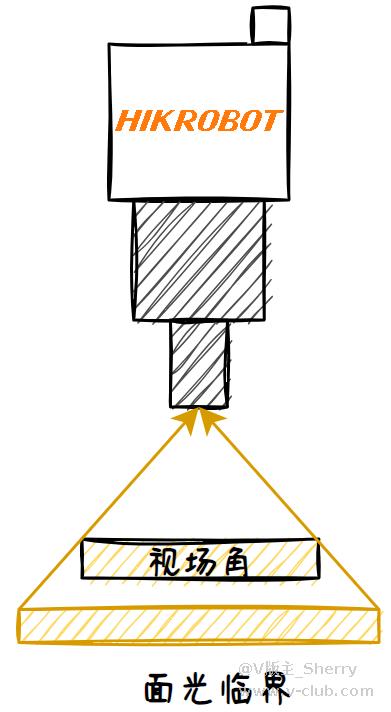

●    面光大小临界模型计算：

当我们使用远心镜头时，由于镜头的平行光路，光源只需要比视野略微大一点就行。
