ID6000通讯方式之FTP详细说明
在使用ID系列智能读码器时,经常会用到FTP这种通讯方式,那么该如何建立通讯并长期使用呢?本文将会讲解如何搭建和配置。

一.前期准备

1. 已经搭建好的FTP服务器,确保相机处于FTP服务器同一网段且保证网关一致(相机所在网段可以访问FTP服务器),确保提供的FTP账户信息拥有文件写入权限。
2. 本篇文章以ID6000相机为例进行存图的介绍。确保已经安装好IDMVS客户端,可以正常枚举相机、连接相机并进行相关设置。
注:参考固件版本:ID6200_V1.2.0_200807

二.FTP搭建演示

工具:Quick Easy FTP Server V4.0.0(可自行百度下载)

1. 确保读码器的网关和连接FTP的网卡的网关一致,避免通信失败;

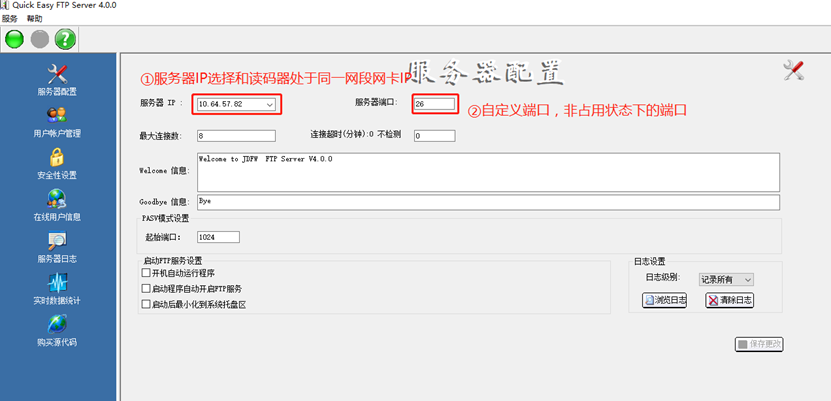

2. 打开Quick Easy FTP Server,在“服务器配置”界面选择对应的IP并填写端口。


3. 在账户管理界面,按照下图依次创建带密码的访问账户,并勾选全部权限允许。


4. 点击左上角绿点,启动服务器,在“服务器日志”界面可以显示日志


5. 测试ftp是否搭建成功。在局域网内或本机,打开资源管理器,在地址栏输入ftp://(根据设置填写)回车,在弹出的“登陆身份”界面填写上面我们创建的账户进行访问。


6. 成功登陆说明FTP搭建成功。

至此,FTP搭建演示完毕!

三. 操作说明

1. 打开IDMVS,在相机列表“双击”连接相机,右击选择属性树;

2. 参数设置:

RunningMode:Normal(请在test模式下进行调试相机成像)
CommunicationProtocols:CommuPtlFtp(下拉选择框为“FTP”)
FtpProtocolEnable:True
 FTP(FTP通信)其余参数设置,请根据实际情况进行填写
• FTPProtocol:Ftp通讯使能
• FTPHostAddr:FTP主机地址
• FTPHostPort:FTP主机端口
• FTPUserName:FTP用户名
• FTPUserPWD:FTP密码

以下参数仅在通信方式为FTP时生效,请根据实际所需进行设置:


OutputRetransEnable:启用该功能,则允许数据重传(FTP服务性能不够或其他原因导致传输失败)
• OutputRetransNumber:启用重传功能时,可以通过该参数设置重传的次数。若数据重传的次数超过设置的次数,则放弃重传(ID6200缓存7个;ID6120为15个;)
• FTPTransmissionConditions:选择数据上传FTP的条件,可选择ALL,ReadBarcode、NoReadBarcode;
• FTPTransmissionResultContain:选择上传FTP的内容,共有三种内容可供选择,可选择JustPicture、JustResult、ResultAndPicture;(Result指条码结果,按照txt文件上传到FTP)
• FtpImageFormat:图片格式,目前只支持JPG;
• FtpFileDefaultName:默认文件名称,可自定义设置;
• FtpFileSeparator:文件名称中的分隔符;
• FtpFileNameContainPackageNumberEnable:启用则传输数据中包含包裹号
• FtpFileNameContainBarcodeNumberEnable:启用则传输数据中识别条码的总数

3. 保存参数,选择非Default进行参数保存


UserSetCurrent(当前使用的用户参数)
UserSetSelector(选择用户参数)
UserSetLoad(加载当前选择的用户参数)
UserSetSave(保存当前选择的用户参数)
UserSetDefault(默认启动的用户参数)

4. 可选择项:

当相机需要后台工作,不依赖IDMVS连接相机启动工作时,相机可选择打开自动工作[Auto Work],如下图所示:

Tips:选择使用该项,同样不要忘记保存参数哦。

四. 上传结果展示

FtpTransmissionResultType:JustPicture 仅图片上传展示:


FtpTransmissionResultType:JustResult 仅条码上传展示:


FtpTransmissionResultType:ResultAndPicture 条码和图片一同上传展示:
